📐 THÔNG SỐ KỸ THUẬT HỆ THỐNG AHU

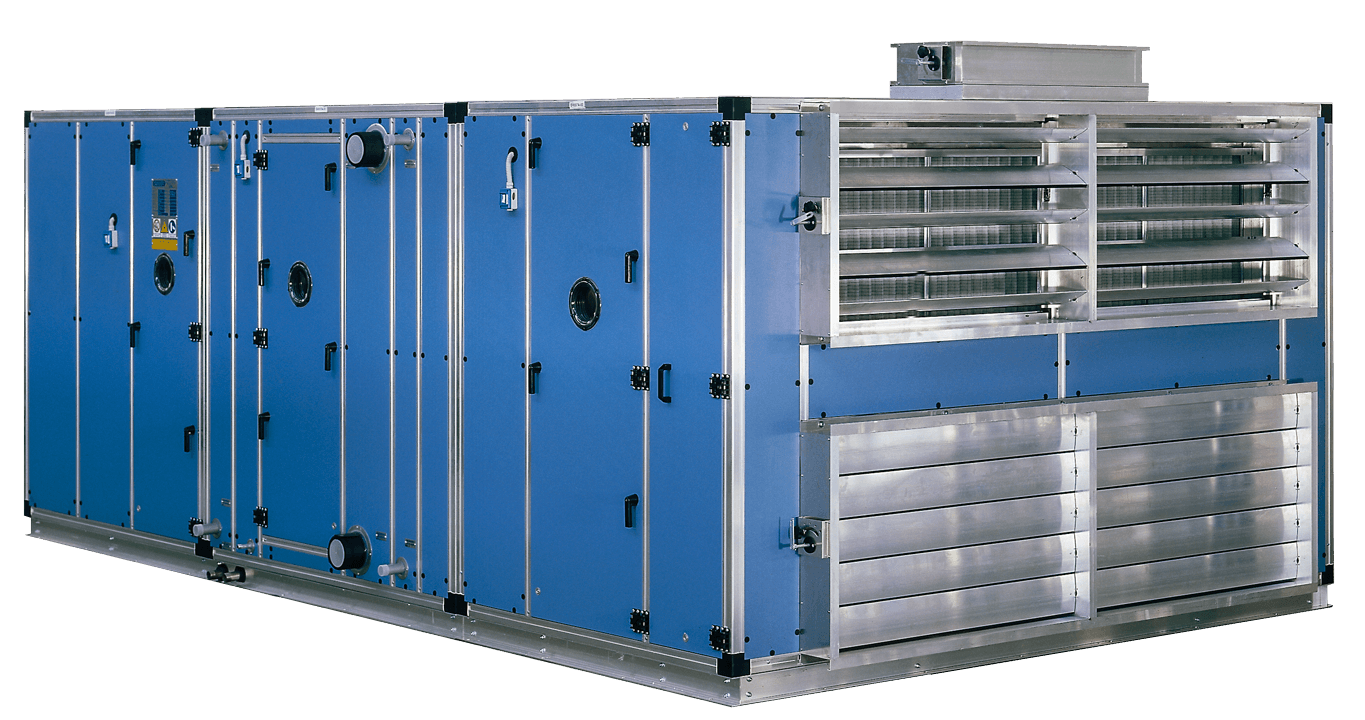

(Tham khảo dòng AHU Saiver – Italy)
🔹 1. Dải công suất hoạt động
-
Lưu lượng không khí: 1.000 – 100.000 m³/h (tùy thiết kế theo nhu cầu sử dụng)
-
Áp suất tĩnh tổng: 200 – 2.500 Pa
-
Công suất quạt: 0.5 – 55 kW
🔹 2. Thông số lọc không khí
-
Cấp lọc sơ cấp (Pre-filter): G4 theo EN 779 hoặc ISO Coarse > 60% (ISO 16890)
-
Lọc tinh (Medium filter): F7 – F9 hoặc ISO ePM1 70% – 90%
-
Lọc HEPA (tùy chọn): H13 – H14 (hiệu suất 99.97% – 99.995%) theo EN 1822
-
Lọc ULPA (tùy chọn, nếu yêu cầu Class 100 – Class 1): U15 – U17
🔹 3. Bộ trao đổi nhiệt
-
Cuộn coil đồng – cánh nhôm / thép mạ kẽm
-
Làm lạnh: Sử dụng nước lạnh (chiller) hoặc môi chất lạnh trực tiếp (DX Coil)
-
Làm nóng: Điện trở, nước nóng hoặc hơi nước
-
Tỷ lệ trao đổi nhiệt: ≥ 75%
🔹 4. Hệ thống quạt
-
Loại quạt: Centrifugal hoặc Plug Fan
-
Điều khiển tốc độ: Biến tần (Inverter) – điều chỉnh theo tải
-
Độ ồn: ≤ 70 dB(A) tại 1m (tùy loại)
-
Cánh quạt: Nhôm đúc/Thép mạ kẽm/Composite
-
Ổ trục: Bạc đạn nhập khẩu NSK/SKF – tuổi thọ > 50.000 giờ
🔹 5. Vật liệu vỏ máy
-
Khung sườn: Nhôm định hình chống ăn mòn hoặc thép mạ kẽm sơn tĩnh điện
-
Tấm vỏ: Sandwich Panel hai lớp thép – cách nhiệt bằng PU hoặc bông khoáng
-
Độ dày Panel: 25mm – 50mm
-
Cách âm & cách nhiệt đạt tiêu chuẩn EN 1886
-
Cấp kín khí (Air leakage class): Tối thiểu L2, tùy chọn L1 (cao nhất)
🔹 6. Các tùy chọn tích hợp
-
Hệ thống giám sát thông số môi trường (BMS/SCADA)
-
Bộ tạo ẩm/khử ẩm theo yêu cầu vi khí hậu
-
Tích hợp lọc khí than hoạt tính, diệt khuẩn UV-C
-
Bộ trộn khí hồi + khí tươi, tiết kiệm năng lượng
-
Cửa kiểm tra bảo trì rộng, an toàn và dễ thao tác
🔹 7. Tiêu chuẩn kỹ thuật tuân thủ
-
EN 1886 – Kết cấu cơ khí và hiệu suất nhiệt
-
EN 13053 – Thiết kế kỹ thuật và hiệu suất hệ thống
-
ISO 16890, EN 779, EN 1822 – Cấp độ lọc không khí
-
ISO 14644 – Tiêu chuẩn phòng sạch
-
GMP, WHO, FDA (nếu ứng dụng dược – y tế)
✅ Ghi chú:
-
Thông số có thể được tùy chỉnh theo yêu cầu cụ thể của từng dự án (y tế, dược, công nghiệp vi điện tử, thực phẩm…).
-
Nhật Nam Tech hỗ trợ khảo sát, thiết kế và lựa chọn AHU tối ưu cho từng hạng mục công trình.
